PCRジッター

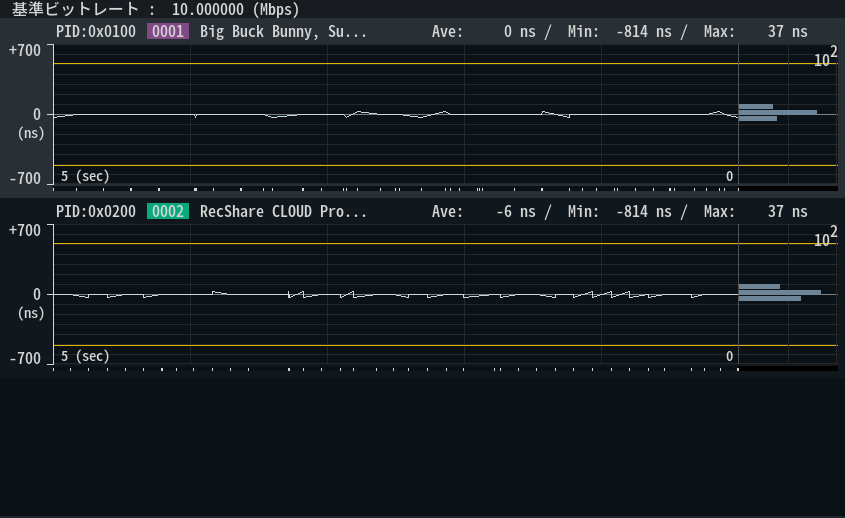

PCRジッター（PCR-AC）をグラフ表示します。
表示
| 項目 | 説明 |
|---|---|
| 基準ビットレート | PCR-AC計算の基準となるビットレートが表示されます |
| PID | 解析対象のPCRが含まれるパケットのPIDが表示されます。 |
| Ave, Min, Max | ジッター、インターバルの平均値, 最小値, 最大値が表示されます |
| ジッターグラフ | ジッター値の時系列グラフが表示されます。 |
| エラー閾値 | ジッターエラー閾値が黄色線で表示されます。 閾値はETR290 1.4に準ずる±500(ns)です。 |
操作
| 項目 | 説明 |
|---|---|
| タテ軸変更 | ジッター量表示スケールを変更します。 |
| ヨコ軸変更 | 表示時間スケールを変更します。 |
| 表示切替 | PCRジッター値／PCRインターバル値の表示を切り替えます。 |
| 設定 | 基準ビットレートの設定などを行います。 |
Warning
- PCR-ACは固定ビットレート(CBR)のストリームに対してのみ有効です。可変ビットレート(VBR)のストリームに対しては正しく機能しません。
- PCR-ACの計算には、基準となるストリームの理想ビットレートを設定する必要があります。ストリーム毎に適切な値に設定を変更してください。

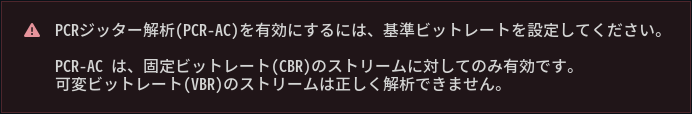

ビットレートが設定されていない状態では、以下のメッセージが表示されます。
