PTSグラフ

%# PTSグラフ

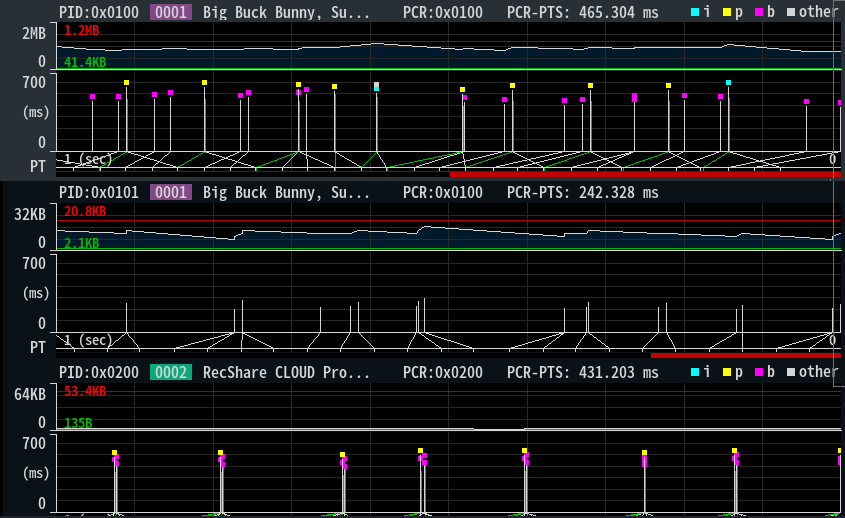

PTS値とPCR値の関係等をグラフ表示します。

表示

項目	説明
PID	解析対象のPTSが含まれるパケットのPIDが表示されます。
サービス	解析対象のPTSが含まれるサービスのIDとサービス名が表示されます。
PCR	解析対象のPTSに関連するPCRパケットのPIDが表示されます。
PTS-PCR	PCR時刻とPTS時刻の時間差の平均が表示されます。

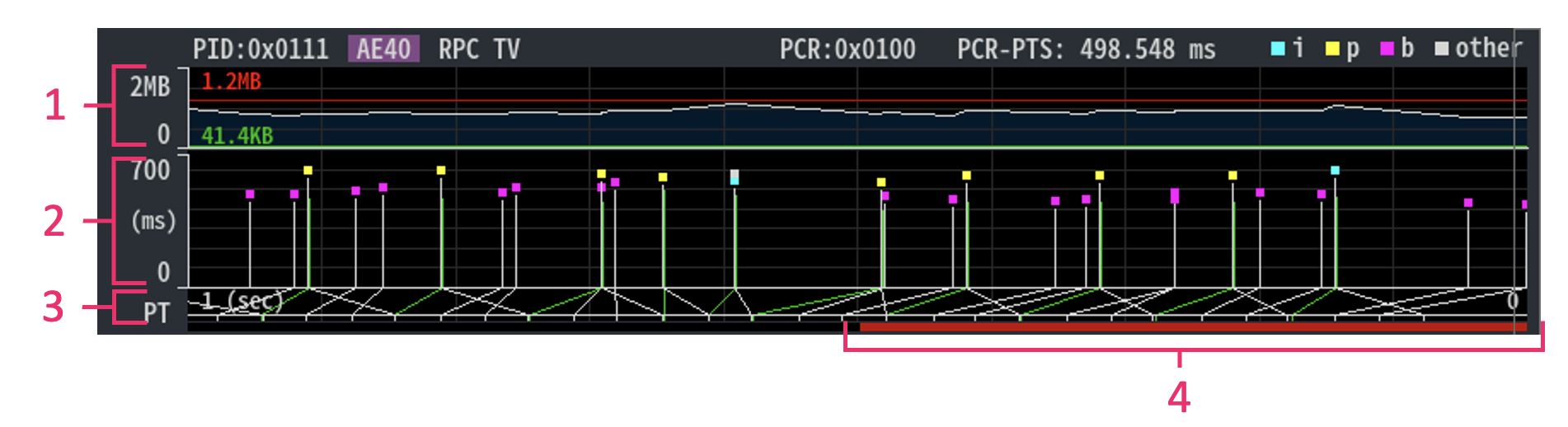

グラフ部	PESデータ量 PTS-PCR差分フレームタイミング PTS-PCR差分平均

項目	説明
1. PESデータ量	プログラム中で保持しているPESデータ量の推移グラフが表示されます。 `白線,青領域`：PES データ量グラフ `赤文字`：PESデータ量の最大値 `緑文字`：PESデータ量の最小値
2. PTS-PCR差分	PTS とPCR の差分値がバーグラフ表示されます。 `白線`：PTS とPCR の差分値フレームデータを受信してから表示されるまでの時間を表します。 `緑線`：DTS とPCR の差分値フレームデータを受信してからデコードされるまでの時間を表します。
3. フレームタイミング	フレームデータの受信時刻と表示時刻の関係が図示されます。 `上側横軸`：受信時刻 `下側横軸`：表示時刻
4. PTS-PCR差分平均	PTS 値とPCR 値の差分値の平均をバーグラフで表します。赤色バーが長いほど、フレーム受信から表示までの時間が長くなることを意味します。
